Perfil LighTek madera

VENTANA DE HOJA OCULTA

Elaborada tanto en madera como en madera-aluminio, su particular fabricación de hoja oculta consigue un marco invisible y, por tanto, verdaderos espacios llenos de luz.

Introducción

Salón con perfil de ventana LightTek

Lo último en la tecnología de diseño y fabricación: ventana de HOJA OCULTA de madera. Su particular forma de fabricación permite obtener un marco de hoja INVISIBLE y por lo tanto superficies más amplias de vidrio, asegurando gracias a ello verdaderos espacios llenos de luz.

La versión madera-aluminio de este modelo innovador de cerramiento soluciona mediante el diseño y la estética la necesidad de combinar estos dos elementos, pues el recubrimiento externo en aluminio puede ofrecer nuevas ideas cromáticas además de asegurar la protección total a la cara exterior, manteniendo con ello todas las ventajas y prestaciones de la madera.

Características

Diseño personalizado
  • Diseño personalizado
    Amplia gama de opciones (metálicos, brillantes, transparentes, naturales, aceitados o barnizados. Tacto del recubrimiento diverso (aspecto concreto y natural hasta una pintura alta cubrición)
Madera exterior e interior
  • Madera exterior e interior
    Para todo tipo de esencia de madera. A pruebas de envejecimiento natural y condiciones climáticas extremas.
Protección de las juntas y de las testas
Barnices resistentes a los arañazos y a las cremas de manos
Protección contra los insectos
Efecto aislante óptimo
Protección contra los rayos ultravioletas
Elasticidad permanente elevada
Barnices resistentes a los arañazos y a las cremas de manos

Maderas para cada gusto

Salón de vivienda unifamiliar con perfiles Carpintek Energitek
Castaño Acabada en madera de castaño
Cedro Acabada en madera de cedro
Iroko Acabada en madera de iroko
Pino Acabada en madera de pino
Roble Acabada en madera de roble
Sipo Acabada en madera de sipo

Perfiles

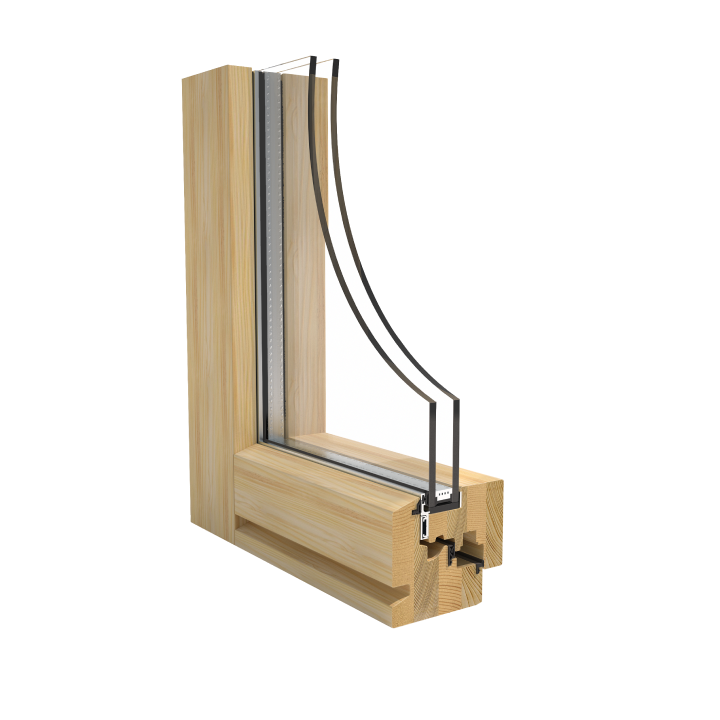

Perfil ventana de madera Lightek 69mm doble vidrio Madera 68mm Plano técnico lighttek madera
Perfil LighTek mixto Mixta 68mm Plano técnico lighttek mixto
Perfil LighTek solera aluminio Solera aluminio 68mm Plano técnico lighttek mixto

Descargas

  • Texto de prescripción

    Lightek Madera 68mm

    • Ventana de madera de Hoja Oculta en carpintería exterior, sistema Lightek 68 de “Carpintek”
    • Madera de _____ (Pino, Iroko, Castaño)
    • Tipo Listón (Alistonado “Finger Joint” C1/C2 o Madera Maciza)
    • Acabado en color _____ (referencia color)
    • Apertura _____ (tipo de apertura)
    • Dimensiones _____
    • Perfil de hoja de sección 63×68 mm con capacidad de vidrio de 28-48 mm.
    • Perfil de marco de 80×86 mm
    • Junquillos (Rectos o moldurados) con fijación mediante clavadora neumática o sistema de sujeción de junquillo mediante clip atornillado perimetralmente de la casa Olimpia.
    • Tapajuntas liso o moldurado (madera maciza o MDF Hidrófugo en interiores, en exteriores solamente madera maciza). Diferentes medidas (70×10, 70×12, 90×10, 90×12, pudiendo hacerse a otras medidas)
    • Coeficiente de transmisión térmica del marco de la sección tipo Uw = 0,83 W/(m²K)
    • Aislamiento Acústico desde 35 Rw (dB) hasta 50 Rw (dB). Variará según tipología de madera (blanda, dura, etc.) y según el vidrio empleado.
    • Permeabilidad al aire CLASE 4 según normativa UNE EN 1026 (2001), Estanqueidad al agua CLASE 9A según normativa UNE EN 1027 (2001), Resistencia a la carga del viento CLASE C 4.
    • Acabado ____ (precisar tipo de acabado, tipo de tecnología, tipo de protección, cantidad de manos)
    • Herraje perimetral de cierre y palanca de rebajo ZH en hoja pasiva, Aire12 y ranura de 13 mm anti vandalismo de la marca GU. Con nivel de seguridad _____
    • Precerco de madera 75×30 mm (fabricado o ya instalado)
    • Fijación del marco al premarco con tornillos de acero galvanizado de cabeza cilíndrica;
      • colocación de cinta de estanqueidad de espuma de poliuretano precomprimida, impregnada con resina sintética, con estanqueidad al agua de lluvia para presiones de hasta 600 Pa; para aislamiento termoacústico;
      • o colocación de espuma de poliuretano GU con cordón de sellado GU de núcleo hueco en la parte exterior e interior. Sellado de la junta exterior entre marco y obra con silicona neutra, para garantizar su estanqueidad al aire y al agua.
    • Fijación directa a muro: Fijación mecánica mediante tornillo galvanizado de cabeza cilíndrica para fijación directa sobre materiales compactos de 7 x 120 mm y cabeza Torx dispuestos a una distancia máxima de 600 mm entre sí.
    • Fijación al premarco, por su cara interior, de tapajuntas perimetral, mediante adhesivo de montaje 1K.

    Lightek Aluminio 68mm

    • Ventana de madera-aluminio ensamblado a testa en el mismo plano, de Hoja Oculta en carpintería exterior, sistema Lightek 68 de “Carpintek”
    • Madera de _____ (Pino, Iroko, Castaño)
    • Tipo Listón (Alistonado “Finger Joint” C1/C2 o Madera Maciza)
    • Acabado en color _____ (referencia color)
    • Apertura _____ (tipo de apertura)
    • Dimensiones _____
    • Perfil de hoja de sección 63×68 mm con capacidad de vidrio de 28-48 mm.
    • Perfil de marco de 80×86 mm
    • Junquillos (Rectos o moldurados) con fijación mediante clavadora neumática o sistema de sujeción de junquillo mediante clip atornillado perimetralmente de la casa Olimpia.
    • Tapajuntas liso o moldurado (madera maciza o MDF Hidrófugo en interiores, en exteriores solamente madera maciza). Diferentes medidas (70×10, 70×12, 90×10, 90×12, pudiendo hacerse a otras medidas)
    • Coeficiente de transmisión térmica del marco de la sección tipo Uw = 0,83 W/(m²K)
    • Aislamiento Acústico desde 35 Rw (dB) hasta 50 Rw (dB). Variará según tipología de madera (blanda, dura, etc.) y según el vidrio empleado.
    • Permeabilidad al aire CLASE 4 según normativa UNE EN 1026 (2001), Estanqueidad al agua CLASE 9A según normativa UNE EN 1027 (2001), Resistencia a la carga del viento CLASE C 4.
    • Acabado ____ (precisar tipo de acabado, tipo de tecnología, tipo de protección, cantidad de manos)
    • Herraje perimetral de cierre y palanca de rebajo ZH en hoja pasiva, Aire12 y ranura de 13 mm anti vandalismo de la marca GU. Con nivel de seguridad _____
    • Precerco de madera 75×30 mm (fabricado o ya instalado)
    • Fijación del marco al premarco con tornillos de acero galvanizado de cabeza cilíndrica;
      • colocación de cinta de estanqueidad de espuma de poliuretano precomprimida, impregnada con resina sintética, con estanqueidad al agua de lluvia para presiones de hasta 600 Pa; para aislamiento termoacústico;
      • o colocación de espuma de poliuretano GU con cordón de sellado GU de núcleo hueco en la parte exterior e interior. Sellado de la junta exterior entre marco y obra con silicona neutra, para garantizar su estanqueidad al aire y al agua.
    • Fijación directa a muro: Fijación mecánica mediante tornillo galvanizado de cabeza cilíndrica para fijación directa sobre materiales compactos de 7 x 120 mm y cabeza Torx dispuestos a una distancia máxima de 600 mm entre sí.
    • Fijación al premarco, por su cara interior, de tapajuntas perimetral, mediante adhesivo de montaje 1K.
