¡Passivhaus cumple 30 años! El primer edificio que dio origen a la iniciativa y a una nueva manera de pensar la construcción para que el resultado fuera más respetuoso del medioambiente vio la luz ya hace tres décadas.

La certificación Passivhaus, o Casa Pasiva, se ha convertido a lo largo del tiempo en la referencia entre las garantías de sostenibilidad y eficiencia energética de un edificio. Fundado en 1996, el Passivhaus Institut es el organismo independiente que se encarga de certificar la calidad de las obras realizadas según los criterios energéticos que establece.

Para que un edificio cumpla los criterios de Passivhaus, tiene que prácticamente no consumir energía. Para ello, tiene que respetar ciertos valores: demanda máxima de calefacción, demanda máxima de refrigeración, hermeticidad al aire y períodos de sombra en verano.

Desde su creación, la certificación ha estado en constante evolución con el fin de adaptarse al cambio climático, la evolución del mercado y la mentalidad de constructores, arquitectos y clientes.

En 2015, se introdujeron 3 niveles de Passivhaus, incorporando dos nuevas nociones sobre las energías renovables para que la certificación fuera lo más completa posible. Así, la certificación Passivhaus ahora incluye la demanda de energía primaria renovable y la producción de energía primaria renovable. Esos 3 nuevos niveles de la certificación son:

• Classic: la certificación tradicional, introduciendo el valor de demanda de energía primaria renovable.
• Plus: esta certificación concierne los edificios que producen energía adicional a través de un dispositivo de generación de energía renovable pero que no producen más de la que necesitan.
• Premium: es la distinción más alta y es para los edificios que producen más energía de la que necesitan para su consumo.

La certifiación Passivhaus también recompensa a aquellos fabricantes que utilizan materiales de origen sostenible como por ejemplo madera proveniente de bosques controlados.

Desde CARPINTEK, utilizamos materiales certificados PEFC™ y FSC® para nuestros productos, y nuestras series de ventanas cumplen con las normas dictadas por el Passivhaus Institut. Consiguen niveles de transmitancia térmica (entre 1,1 y 0.87W/m2K) y aislamiento acústico (hasta 50dB) con menores espesores de perfil.

Nuestras tres series de ventanas de madera tienen unas propiedades térmicas y acústicas ideales para ser utilizadas en construcciones con sello Passivhaus, lo cual permite un gran ahorro en el consumo de energía, aportando además la calidez y la elegancia estética de la madera sin dejar de lado la calidad característica de nuestras ventanas.

Descubre más proyectos Carpintek

Durante este último año de pandemia, la relación con nuestro hogar ha cambiado sustancialmente. Nos quedamos en casa durante varios meses encerrados con los más cercanos, y nuestras cocinas se han convertido más que nunca en el corazón del hogar. Además, notamos un deseo de que las cocinas sean ahora un lugar más social en las que nos gusta acoger y sentirnos cómodos. Como consecuencia de ese deseo de cambio, las reformas de cocinas se han disparado durante los últimos meses, y con ellas han aparecido nuevas tendencias relacionadas con el uso de la madera.

La cocina natural y sostenible:

Una tendencia clara que ya está en auge en las cocinas es la combinación de materias primas. Buscamos cada vez más una conexión con la naturaleza. Por eso elegimos el mármol, la piedra, el cemento, el granito, pero sobre todo la madera. La madera contrasta a la perfección con acero, el vidrio y el aluminio, reforzando nuestra conexión con la naturaleza y con una sensación de hogar. Aporta personalidad y cualquier acabado hace de cada cocina un espacio único.

La cocina funcional:

Para que una cocina sea funcional, tiene que cumplir el triángulo de trabajo: deben estar conectadas la zona de almacenamiento (frigorífico y alimentos secos), la zona de cocinado (vitrocerámica, horno, microondas) y la zona de lavado (fregadero, lavavajillas). Planificar, por medio de profesionales, el diseño de cada cocina para anticiparse a cualquier error que se pueda producir permite cumplir este triángulo, convirtiendo este espacio clave en una pieza excepcional desde el punto de vista del confort y funcional para su uso.

Combinación de materiales en la cocina:

La necesidad de hacer que cada habitación de la casa esté bien delimitada para que cada uno pueda tener su espacio personal también ha llegado a las cocinas, y las tendencias nos enseñan que ahora incluso se crean espacios dentro de las cocinas. Estos espacios tienen varios objetivos:

• Fronteras invisibles: la mezcla madera-mármol o también madera-resina permite que la cocina parezca más ordenada y organizada, con diferentes zonas de trabajo para varias tareas.
• Eclecticismo: mayores contrastes en la cocina y más libertad a la hora de elegir accesorios convierten este espacio en moderno y contemporáneo.
• Enseñar nuestra personalidad: una cocina que combina varios materiales permitirá expresar de una manera más clara nuestros gustos.

La cocina inteligente:

Una de las tendencias que se está popularizando cada vez más es el uso de los llamados living materials, o «materiales vivos». Un «material vivo» es un material que reacciona bajo la influencia de una acción, como la aplicación de un producto. Un ejemplo de estos living materials sería la gama de productos FENIX NTM^® de la marca Arpa Industriale. La gama de productos Fenix es resistente a los arañazos, y si se consigue arañar una superficie protegida por Fenix, esa superficie se puede regenerar bajo calentamiento, para quedar como nueva.

Otra muestra es KRION^® Solid Surface es un material hipoalergénico y antibacterias idóneo para su aplicación en la fabricación de encimeras de cocina debido a su extraordinaria resistencia química al ataque de ácidos concentrados, a las manchas y ante el uso de productos químicos, incluso disolventes. Su resistencia al calor y sus propiedades ignífugas le permiten estar en contacto con altas temperaturas sin sufrir ningún tipo de daños.

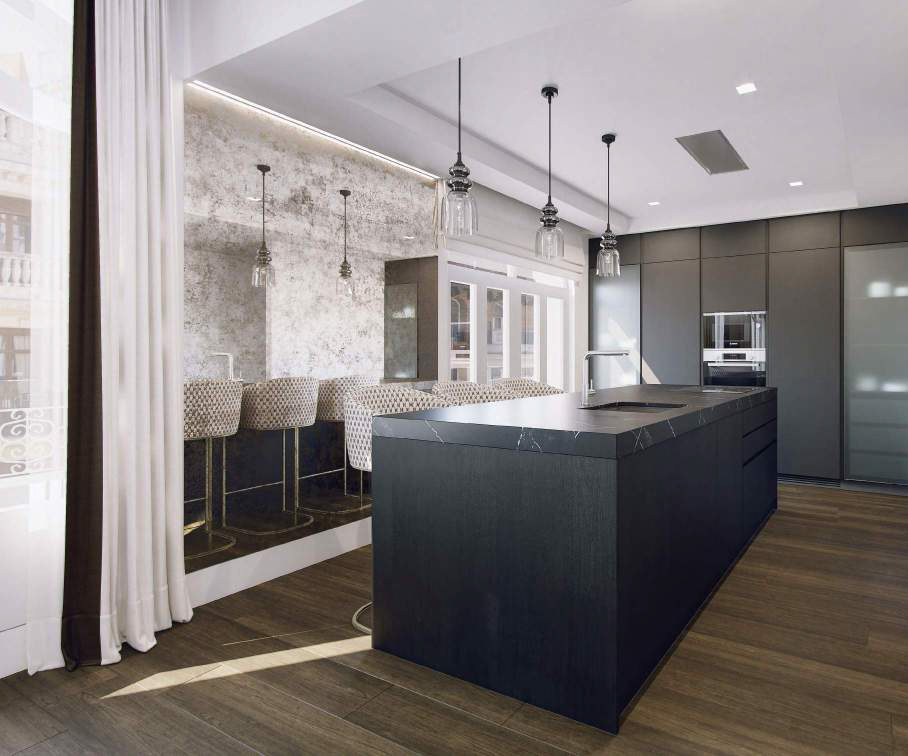

Nuestra serie de cocinas CUUQUI es sinónimo de lujo funcional. Hechas a medida, se adaptan y responden a las necesidades y deseos de nuestros clientes. Cada proyecto es un reto que queremos afrontar, transformando cocinas apagadas en espacios llenos de vida que generan una sensación de máxima tranquilidad y paz. Todas nuestras propuestas están orientadas a la integración, multifuncionalidad y protagonismo de este espacio fundamental del hogar.

Más información sobre nuestras COCINAS.

Descarga nuestro CATÁLOGO.

Recientemente iniciábamos un nuevo proyecto en Madrid, Alberto Bosch, 11, un verdadero tesoro arquitectónico de la ciudad y una de las promociones más emblemáticas en el único y privilegiado barrio de los Jerónimos, centro aristocrático, artístico y gastronómico de la ciudad, en el distrito de Retiro, el más prestigioso de Madrid, promovido por Global Bosipa S.LU.

Carpintek ahora será la encargada, no solo de la fabricación e instalación de las ventanas de madera, también de toda la carpintería a medida interior a las órdenes de SERANCO S.A. Empresa con más de 30 años de experiencia y una de las principales referencias del sector, para el desarrollo de esta promoción proyectada por los arquitectos Eduardo Sorribes Gracia y Susana A. Martín Sánchez.

•

•

•

En Carpintek estamos siguiendo con mucho interés la Nueva Bauhaus Europea, iniciativa creativa e interdisciplinar que abre un espacio de encuentro para diseñar futuras maneras de vivir y se sitúa en la encrucijada entre el arte, la cultura, la inclusión social, la ciencia y la tecnología. Nuestro interés es realizar también todos nuestros proyectos con el máximo rigor para construir un futuro sostenible, inclusivo y hermoso para todos los espacios en los que intervenimos.

En este sentido y considerando que el 80% del carbono incorporado en un edificio proviene de materiales estructurales, nuestra aportación al desarrollar parte de estos elementos en madera contribuye de forma significativa a reducir considerablemente la huella de carbono, ofreciendo productos que no solo complazcan desde el punto “arquitectónico y estético” sino que también aporten a la construcción limpieza, rapidez y eficiencia energética.

Ahora vamos un paso más allá, incorporando a todas nuestras líneas de producción y acabados productos “bio” para cuidado de madera. Barnices y productos ecológicos, sin tóxicos que embellecerán todos nuestros productos con una orientación eficiente y segura para salud de las personas que adquieran estas viviendas. La gama de tratamientos usados por Carpintek no contienen disolventes ni sustancias peligrosas. También en los procesos de fabricación hemos eliminado el formaldehído de los adhesivos, incorporando productos libres de dicho componente que mantienen la misma calidad que los tradicionales.

Con este cambio en nuestra forma de fabricar y desarrollar nuestras gamas de productos, seguimos avanzando en el camino que iniciamos hace ya más de tres años incorporando Madera con certificación sostenible proveniente de productores nacionales y certificada por el Programme for the Endorsement of Forest Certification™ (PEFC™) que promueve la gestión sostenible de los bosques para conseguir un equilibrio social, económico y medioambiental.

Carpintek cuenta también con La certificación de Cadena de Custodia como fabricantes de productos forestales certificados  The Forest Stewardship Council^® (FSC^®). Esta certificación verifica que los productos realmente contienen materiales y fuentes controladas a lo largo de su cadena de producción.

Los sistemas de gestión para el proyecto Alberto Bosch, 11 se están desarrollando conforme a la norma ISO-14001, bajo la cual la realizamos la fabricación y montaje de elementos de madera para el sector construcción desde 2020 para realizar la rehabilitación de la fachada original de principios del siglo XX, manteniendo todos sus elementos decorativos, para devolverla a su estado original, balcones, forjados y ventanas con tecnología del siglo XXI y bajo la supervisión de La Dirección General de Patrimonio Cultural del Área de Gobierno de Cultura, Turismo y Deporte del Ayuntamiento de Madrid.

•

•

•

Todas estas circunstancias van a hacer posible que este proyecto que se levanta en seis plantas, con una única vivienda por planta en los primeros cuatro niveles; más un ático de dos plantas, que además goza de una espectacular terraza y de un exclusivo roof garden, venga a marcar una nueva etapa en nuestra forma de trabajar pensando no solo en la belleza y la funcionalidad que aporta la madera, también en el cuidado de las personas que viven en aquellos proyectos donde intervenimos.

AMAMOS LA MADERA. Descubre todos nuestros proyectos.

Nuestras ventanas de madera contribuyen de manera definitiva a la apariencia de un hogar. Energytek, Inteltek y Lightek son los 3 modelos de ventanas que están arrasando en el sector de la construcción. Rehabilitación de la carpintería exterior de las oficinas de Generali en Barcelona, fabricación y montaje de la fachada del Hotel Las Letras de Madrid hasta la completa renovación de la carpintería exterior del Ayuntamiento de Málaga son nuestras obras más emblemáticas.

Nuestra fuerza de adaptación constante a las nuevas tecnologías e innovaciones no deja de sorprender. Se realizaron ensayos sobre el modelo Energytek para confirmar tanto su calidad como la permeabilidad al aire y la resistencia a la carga de viento. Los resultados obtenidos en cada uno de los ensayos han permitido clasificar la muestra de la carpintería exterior en cada una de las prestaciones establecidas como objetivo del ensayo:

• Permeabilidad al aire UNE EN 12207 CLASE 4
• Estanqueidad al agua UNE EN 12208 E1200
• Resistencia a la carga de viento UNE EN 12210 CLASE C5

Estos resultados certifican el excelente trabajo e inversión que venimos realizando en los últimos dos años para desarrollar unas ventanas de madera, con los más altos estándares de calidad que supongan un activo fiable para cualquier proyecto de rehabilitación, reforma o desarrollo de obra nueva, con una clara apuesta por la calidad, la sostenibilidad, la reducción de la huella de carbono y la eficiencia energética.

Para apoyar esos datos, presentamos nuestra nueva sección de ventanas de madera dónde se podrá acceder a todas las características de los modelos, sus respectivas fichas técnicas, perfiles y secciones, catálogos, galerías BIM y mucho más. Cada modelo tiene sus propias particularidades y es por ello que cada uno tiene su propia sección:

• Energytek – ventanas 100% sostenibles
• Inteltek – ventanas de mantenimiento “0”
• Lightek – ventanas de hoja oculta

•

Esta nueva sección refleja a la perfección los valores y logros de la marca. Reservada tanto para particulares como profesionales apoya la comprensión y asimilación de las singularidades de cada modelo. En cuanto a los profesionales, hemos querido facilitar el proceso de selección de ventanas proporcionando un texto de descripción para cada serie, su ficha técnica personalizada, el catálogo y carpetas BIM en la parte de descargas.

•

Para nosotros, la transparencia es una cualidad imprescindible que hace parte de nuestra misión y visión. Es por ello que ofrecemos un libre acceso a nuestros certificados de calidad. Nuestra materia prima procede de productores nacionales y está certificada por el Forest Stewardship Council® (FSC®), que garantiza una gestión responsable de la madera, y por el Programme for the Endorsement of Forest Certification™ (PEFC™), que promueve la gestión sostenible de los bosques para lograr un equilibrio social, económico y medioambiental.

•

Descubre la nueva sección de ventanas de madera aquí

La madera es el material natural más utilizado por los humanos. Desde hace miles de años se ha usado para cocinar y calentar, construir casas y edificios y fabricar diversas herramientas. La madera presenta ventajas ambientales como una baja toxicidad o capacidad de absorción de CO2, así como aquellas derivadas de ser un material durable, reciclable y sostenible. Hay que recordar que la madera la produce la propia naturaleza, absorbiendo C02 y generando O2. Por cada tonelada de madera que sustituye al cemento evitamos emitir dos toneladas de CO2.

A día de hoy la conciencia ambiental es cada vez más importante. Proteger y conservar el medio ambiente se ha convertido en una obligación, un objetivo a cumplir y para ello, es necesario cambiar las costumbres de construcción y así garantizar un equilibrio presente y futuro. “Si el siglo XIX fue el del acero y el XX el del hormigón, el XXI será el de la madera”, asegura Marc Palahí, director del Instituto Forestal Europeo. Es tradicional, pero con una gran proyección de futuro.

•

La madera como material de construcción tiene la posibilidad de recuperar la presencia perdida frente a otros materiales de construcción e incluso liderar el proceso de cambio hacia la modernización de la construcción bajo criterios de sostenibilidad. Además, presenta una serie de características que la convierten en un material de primera calidad.

• Resistencia

La madera tiene la gran ventaja de ser muy resistente, incluso al fuego. En efecto, una estructura de madera tenderá a resistir mejor a un incendio, porque la madera es un mal conductor del calor, está compuesta de agua y sobre todo forma una especie de costra en su superficie mientras arde que ralentiza enormemente la combustión.

• Durabilidad

Una construcción de madera tiene una gran durabilidad. Se estima que puede durar hasta cien años. Esto se debe principalmente a la estandarización de las normas de construcción en madera y de los materiales a utilizar. Los tratamientos certificados permiten luchar contra los insectos y la aparición de hongos. Además, las fachadas de los edificios de madera se cubren con una «doble piel» con una cámara de aire y una pantalla contra la lluvia, además del barniz súper resistente.

• Sensación de convivencia

Gracias a sus propriedades de aislante térmico y acústico natural asegura un hogar tranquilo con una temperatura constante a lo largo del año. Además, es agradable a la vista. Evoca la naturaleza y la serenidad.

•   Mantenimiento sencillo

Con unos acabados de calidad y el objetivo de proteger de forma duradera la madera contra la intemperie y todo tipo de agresión exterior, el próximo mantenimiento no será antes de los próximos 10 años.

•

Son cada vez más las construcciones donde la madera es el material principal. Se prevé que, hasta el año 2030, la demanda de madera aumente un 30%. Es un sector en vía de desarrollo y según el presidente del Instituto de estudios económicos, será la actividad económica que liderará el crecimiento durante el año 2021. La madera es un material del presente que cambiará nuestro futuro.

No te quedes atrás y encuentra un empleo de carpintero aquí.

CARPINTEK, LA ÚNICA EMPRESA A NIVEL NACIONAL EN CONTAR CON ESTA NUEVA TECNOLOGÍA

•

BIESSE WINLINE 16, es el nuevo multicentro NC para la producción de ventanas, diseñado para industrias que buscan aumentar la producción. El sistema produce ventanas estándar y especiales con la máxima precisión mientras el operador realiza otras tareas; la máquina maneja la carga, descarga y posicionamiento de piezas de manera automática y con extrema fiabilidad. Tiene una estructura de pórtico con doble motorización que garantiza una mayor rigidez y por lo tanto precisión. Con el banco de carga estándar, produce hasta 50/60 minutos de forma autónoma y trabaja hasta 280 piezas por turno.

•

Gracias a su relación de partner con BIESSE Ibérica, CARPINTEK se convierte en la primera empresa de España en contar con el centro de fabricación de ventanas BIESSE WINLINE 16 que le otorga la máxima fiabilidad y flexibilidad en la producción de ventanas de madera y madera-aluminio en tiempo récord con las máximas prestaciones energéticas multiplicando por 5 su actual capacidad.

•

CARPINTEK puede afrontar cualquier proyecto futuro, por grande que sea, siendo ya el doble de eficientes en las obras que actualmente tiene en ejecución:

• Ayuntamiento de Málaga, cambio integral de sus 178 ventanas.
• Alberto Bosch 11, Madrid, obra de rehabilitación integral de edificio donde se esta realizando toda la carpintería interior y exterior, desde las ventanas de madera hasta puertas, armarios, mobiliario a medida, escalera y zonas comunes.
• Edificio Generali, Paseo de Gracia 11 Barcelona, cambio integral de ventanas de este emblemático edificio de oficinas.

Las ventanas de madera que fabrica e instala CARPINTEK, contribuyen de manera definitiva a la apariencia de un hogar. Representan un diseño de vanguardia y un ahorro energético a largo plazo. Equipadas con la última tecnología, estas ventanas de madera y madera-aluminio combinan diseño con la máxima protección, eficiencia energética, propiedades térmicas y acústicas, es decir, la solución ideal para construcciones de obra nueva,  rehabilitaciones y reformas en las que aplicar cualquiera de sus tres series:.

• La serie LIGHTEK – Ventanas de madera de hoja oculta que permiten obtener un marco invisible y por lo tanto superficies más amplias de vidrio. La versión madera-aluminio de este modelo innovador de cerramiento soluciona mediante el diseño, la estética y nuevas ideas cromáticas la necesidad de combinar estos dos elementos. Una ventana con dos caras, pero una sola alma: la madera representa el corazón de este tipo de ventanas, mientras que el aluminio exterior, aplacado en la madera, garantiza la máxima resistencia y total seguridad frente al agua, sol y viento incluso en ausencia de la protección de contraventanas o fraileros.

• La serie INTELTEK – De madera y madera-aluminio ha demostrado ser una de las más demandadas por sus grandes prestaciones, calidad precio y competitividad en el mercado. En el interior respeta los anchos mínimos con una estética sencilla y armoniosa que hacen que el cerramiento una vez instalado se convierta en un mueble más. En el exterior, una selección de perfiles de línea moderna, donde desaparecen los ingletes tradicionales y la unión entre travesaños y montantes de 90^o, aportan una estética mucho más sofisticada.

• La serie ENERGYTEK permite conseguir niveles de transmitancia térmica (entre 1,1 y 0.87W/m2K) y aislamiento acústico (hasta 50dB) con menores espesores de perfil. Disponible en tres versiones de ventana que van desde la ENERGYTEK 69 que ofrece una transmitancia térmica deseable (1,21 W/m2 K) hasta la ENERGYTEK 89 con un comportamiento térmico insuperable en el mercado (0,87 W/m2 K. Dentro de esta última versión, el modelo SILENTEK, es fabricado e instalado teniendo en cuenta los más mínimos detalles para un aislamiento acústico inmejorable. Es La opción perfecta para zonas urbanas con alto nivel de ruido exterior.

•

Las tres series de ventanas están clasificadas en los últimos ensayos, de permeabilidad al aire según UNE EN 1026:2017 como CLASE 4, en estanqueidad al agua según UNE EN 1027:2017 en la CLASE E1200 y en resistencia a la carga del viento según UNE EN 12211:2017 como CLASE 5. Es por lo tanto la solución perfecta para arquitectos, constructoras y promotoras,  y un elemento cada vez más demandado en la construcción y rehabilitación de edificios por su aportación a la sostenibilidad y a la obtención de certificaciones energéticas PASSIVHAUS, LEED^®, BREEAM^®, VERDE^® y WELL.

Además, CARPINTEK produce sus ventanas de madera como empresa certificada con las normas ISO14001, que promueve la gestión medioambiental y fomenta la sostenibilidad de las materias primas a través de sus sellos PEFC^TM y FSC^® para promover la gestión sostenible de los bosques garantizado y certificando la cadena de custodia.

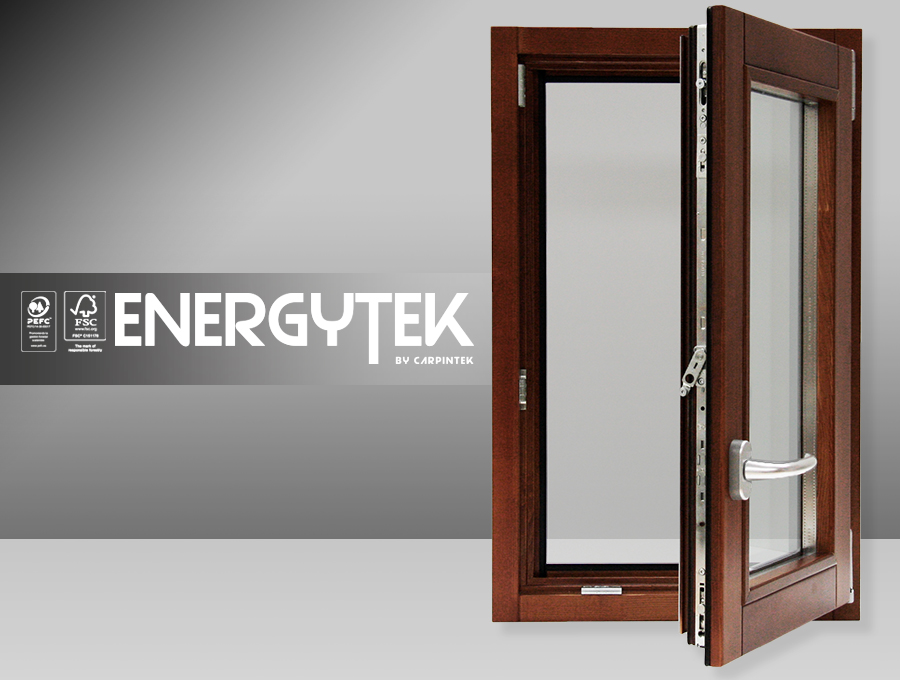

Carpintek afronta uno de sus proyectos más emblemáticos con su serie ENERGYTEK 69

La empresa Carpintek es la encargada de la renovación de la carpintería exterior de la Casona del Parque, el edificio principal del Ayuntamiento de Málaga desde el 11 de abril de 1919. Esta singular actuación, que actualmente está en curso, corre a cargo de SERANCO, empresa constructora con más de 30 años de experiencia en la ejecución de todo tipo de obras.

•

La Casona del Parque, también conocida como La Casa consistorial de Málaga, es un edificio del siglo XX, obra de los arquitectos Manuel Rivera Vera y Fernando Guerrero Strachan. Declarado Bien de Interés Cultural en 2010, posee un estilo neobarroco y detalles modernistas.

Carpintek renovará las 178 ventanas del edificio, con su serie ENERGYTEK 69 de hoja abatible con dimensiones que van desde 1600 x 540 mm hasta 2150 x 4600 mm con vidrio laminado 4+4 mm incoloro, cámara de 10 mm de argón y vidrio laminar 3+3 incoloro que permite conseguir niveles de transmitancia térmica (entre 1,1 y 0.87W/m2K) y aislamiento acústico (hasta 50dB) con menores espesores de perfil.

Prácticamente la totalidad de las ventanas llevan fraileros de hoja plafonados de 28 mm de espesor, producidos en madera de Iroko con certificación FSC^® ,  que se adapta perfectamente al entorno húmedo y salino de la ciudad. Además, 82 ventanas llevan persiana de lama de madera y cajón de persiana, también en madera de iroko.

•

La materia prima de este proyecto proviene de productores nacionales y está certificada por el Programme for the Endorsement of Forest Certification™ (PEFC™) que promueve la gestión sostenible de los bosques para conseguir un equilibrio social, económico y medioambiental. El uso de madera controlada obliga a Carpintek a llevar a cabo una evaluación de riesgo para identificar que la madera procede de fuentes aceptables y será verificada de manera independiente como parte de la certificación de Cadena de Custodia.

La serie ENERGYTEK 69, ha superado todos los ensayos previos que se han hecho antes de la adjudicación de obra, realizados por la empresa Elabora, que tenían como objetivo determinar la permeabilidad al aire y la resistencia a la carga de viento de la carpintería de madera completamente ensamblada y acabada. El método del ensayo se diseñó para simular las condiciones de obra con la ventana de madera instalada de acuerdo con las especificaciones de Carpintek como fabricante, con los requisitos de las normas europeas pertinentes y los códigos de buenas prácticas.

Los ensayos se realizaron el día 10 de marzo de 2021 por las empresas Cemosa y Elabora en banco de pruebas para ventanas, puertas, persianas y fachadas marca K. SCHULTEN FENSTERTECHNIK KS 3030, obteniendo las siguientes clasificaciones:

– Permeabilidad al aire según UNE EN 1026:2017 – CLASE 4

– Estanqueidad al agua según UNE EN 1027:2017 – CLASE E1200

– Resistencia a la carga del viento según UNE EN 12211:2017 – CLASE 5

Este resultado certifica el excelente trabajo e inversión que viene realizando Carpintek en los últimos dos años para desarrollar unas ventanas de madera, con los más altos estándares de calidad que supongan un activo fiable para cualquier proyecto de rehabilitación, reforma o desarrollo de obra nueva, con una clara apuesta por la calidad, la sostenibilidad, la reducción de la huella de carbono y la eficiencia energética.

•

ENERGYTEK 69, tiene unas propiedades térmicas y acústicas ideales para ser utilizado en construcciones con sello Passivhaus, lo cual permite un gran ahorro energético en este tipo de edificios con alta actividad. La serie seleccionada por el Ayuntamiento de Málaga presenta modelos de ventana que van desde la ENERGYTEK 69 que ya ofrece una inercia técnica deseable (1,21 W/m2 K) hasta la ENERGYTEK 89 con un comportamiento térmico insuperable en el mercado (0,87 W/m2 K), aportando además la calidez y la elegancia de una ventana de madera. Hay que mencionar, dentro de la serie ENERGYTEK 89, la ventana SilenTEK que está fabricada e instalada teniendo en cuenta los más mínimos detalles para un aislamiento acústico inmejorable. Es la opción perfecta para las calles más ruidosas, donde disfrutar con las máximas garantías de la calidez y la nobleza de la madera.

Pronto podremos ver el resultado de este proyecto tan increíble.

En el marco de la adjudicación a CARPINTEK de la rehabilitación integral de la carpintería exterior de la Casona del Parque. Edificio, de estilo neobarroco con detalles modernistas, es obra de los arquitectos Manuel Rivera Vera y Fernando Guerrero Strachan, que alberga la sede del Ayuntamiento de Málaga desde el 11 de abril de 1919 y declarado Bien de Interés Cultural en 2010, CARPINTEK presentó un modelo de sus ventanas de madera de la serie ENERGYTEK 69, a petición del Consistorio y de la Constructora SERANCO.

Los ensayos realizados tenían como objetivo determinar la permeabilidad al aire y la resistencia a la carga de viento de la carpintería de madera completamente ensamblada y acabada. El método del ensayo se diseñó para simular las condiciones de obra con la ventana de madera instalada de acuerdo con nuestras especificaciones como fabricantes, con los requisitos de las normas europeas pertinentes y los códigos de las buenas prácticas.

Los resultados obtenidos en cada uno de los ensayos nos han permitido clasificar la muestra de la carpintería exterior en cada una de las prestaciones establecidas como objetivo del ensayo:

• Permeabilidad al aire UNE EN 12207 CLASE 4
• Estanqueidad al agua UNE EN 12208 E1200
• Resistencia a la carga de viento UNE EN 12210 CLASE C5

La muestra de carpintería fue ensamblada el pasado 9 de marzo de 2021 en el laboratorio de la compañía ELABORA sobre marco de madera con elementos de acristalamiento, con ajuste y sellado para la realización de los siguientes ensayos:

• Ensayo de Permeabilidad al aire según UNE EN 1026:2017
• Ensayo de Estanqueidad al agua según UNE EN 1027:2017
• Ensayo de Resistencia a la carga de viento según UNE EN 12211:2017

Bajo las siguientes normas de referencia:

• UNE EN 1026:2017. Ventanas y puertas. Permeabilidad al aire. Método de ensayo.
• UNE EN 1027:2017. Ventanas y puertas. Estanqueidad al agua. Método de ensayo.
• UNE EN 12211:2017. Ventanas y puertas. Resistencia a la carga de viento. Método de ensayo.
• UNE EN 12207:2017. Ventanas y puertas. Permeabilidad al aire. Clasificación.
• UNE EN 12208:2000. Ventanas y puertas. Estanquidad al agua. Clasificación.
• UNE EN 12210:2017. Ventanas y puertas. Resistencia a la carga de viento. Clasificación.

En base a los requerimientos del proyecto, el ejemplo de ventana de madera de IROKO, con excelente resistencia a la humedad y el entorno salino de Málaga corresponde a la serie ENERGYTEK 69 de una hoja abatible con una dimensión general de 2.500 x 900 mm y una dimensión practicable de 2.440 x 840 mm, vidrio laminado 4+4 mm incoloro, cámara de 10 mm de argón y vidrio laminar 3+3 incoloro.

Los detalles de fabricación de la ventana ensayada por medio de nuestra maquinaria CNC de BIESSE corresponden a los siguientes parámetros:

• Ensamble del marco: corte cuadrado.
• Ensamble del montante: corte cuadrado.
• Juntas marco/hoja: Junta de goma.
• La hoja presenta en el travesaño inferior un carril con dos desagües y dos deflectores.
• Hoja abatible con tres bisagras.
• Cierre de la hoja abatible de cremona de once puntos.
• Herraje: Siegenia.

Los ensayos se realizaron el día 10 de marzo de 2021 en banco de pruebas para ventanas, puertas, persianas y fachadas marca K. SCHULTEN FENSTERTECHNIK KS 3030 arrojando los siguientes resultados.

ENSAYO DE PERMEABILIDAD AL AIRE

CLASIFICACIÓN PRESIONES POSITIVAS: CLASE 4

• Clasificación según el área total presiones negativas: CLASE 4.
• Clasificación según la longitud de juntas (apertura) presiones negativas: CLASE 4.

CLASIFICACIÓN PRESIONES NEGATIVAS: CLASE 4

• Clasificación según el área total media: CLASE 4.
• Clasificación según la longitud de juntas (apertura) media: CLASE 4.

CLASIFICACIÓN MEDIA: CLASE 4

• De acuerdo con la norma UNE EN 12207:2017 y con los resultados expresados anteriormente la ventana ensayada se corresponde como CLASE 4.

ENSAYO DE ESTANQUEIDAD AL AGUA:

• El ensayo se dio por finalizado en el escalón de 1200 Pa, no observándose filtraciones continuas de agua en ningún punto de la carpintería. Por tanto, la carpintería se clasificó en el ensayo de estanqueidad al agua como clase E1200 (1200 Pa).

ENSAYO DE RESISTENCIA A LA CARGA DE VIENTO:

• Durante el ensayo no se observaron desplazamientos superiores a la flecha máxima admisible, obteniendo una clasificación según la norma UNE EN 12210:2017, ha sido CLASE C5.

•

Este resultado certifica el excelente trabajo e inversión que venimos realizando en los últimos dos años para desarrollar unas ventanas de madera, con los más altos estándares de calidad que supongan un activo fiable para cualquier proyecto de rehabilitación, reforma o desarrollo de obra nueva, con una clara apuesta por la calidad, la sostenibilidad, la reducción de la huella de carbono y la eficiencia energética.

Si tienes interés en profundizar en el ensayo realizado, puedes descargártelo directamente en el siguiente ENLACE, o accediendo a la sección de DESCARGAS de nuestra web.
